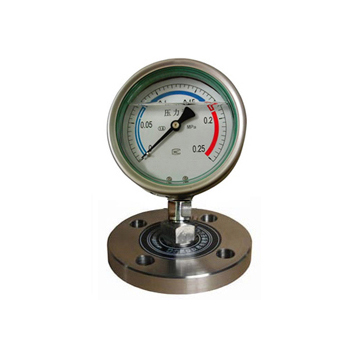

YN-100/150M隔膜耐震压力表能适应于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮动物的介质压力以及避免测量介质直接进入通用型压力表和防止沉淀物积聚且易清洗的场合，应采用隔离器与电接点压力表组成一个系统的隔膜电接点压力表。
隔膜耐震压力表适用测量无爆炸危险，强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮动物的气体、液体，且具有良好的抗振性能，特别适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷。
隔膜耐震压力表不仅具有设计新颖，结构可靠品种规格齐全，动作稳定性好，适应性强的特点外，而且又具有测控并茂，安装简单，维护量小等优点。
一、隔膜耐震压力表技术参数：
1.精确度：±1.6%
2.隔膜材料：OCr18Ni12Mo2(316)，哈氏合金，蒙乃尔合金，钽合金，氟塑料
3.连接方式: 螺纹连接式:M20×1.5;G1/2;1/2NPT;
4.法兰式连接:可按化工部HG，国标GB及日本JIS，美国ANSI等标准制造;
5.隔离器材料：耐酸不锈钢，含钼不锈钢，氟塑料。该市 密封垫圈材料：丁晴橡胶，氟塑料。
6.密封液：硅油、植物油
7.执行标准：JB/T8624-1997
二、隔膜耐震压力表结构原理：
隔膜在被测介质压力作用下产生变形，密封液被压，形成一个相当于P的压力，传导至压力仪表，显示被测介质压力值。
温度影响: 因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏离20℃±5℃时，受温度影响有一个误差，其值为0.1%/℃。
隔膜压力表的液位差： 软管连接的隔膜压力表在安装时若受压部与压力仪表处不同位置，其液位差将形成一个压力差ΔP的影响，ΔP=密封液比重×液位差。
隔膜压力表的耐蚀性：隔膜压力表的耐蚀性能包含环境及测量介质的腐蚀特性，可按使用条件选配隔离器，隔膜，密封垫圈的材料。
三、隔膜耐震压力表技术参数：
| 产品名称 | 产品型号 | 精度等级 | 测量范围(MPa) | 连接方式 |
| 隔膜压力表 | YN-60ML | 2.5 | 0～0.1～6 | M14×1.5 |
| YN-100ML | 1.6 |
0～0.1～40 -0.1～0～0.1 |
M20×1.5 M20×1.5 |
|
| YN-150ML | 1.6 | |||
| YN-100MF | 1.6 |
0～0.1～10 -0.1～0～2.4 |
敞开法兰 | |
| YN-150MF | 1.6 | |||
| YN-100MG | 1.6 |
0～0.1～10 -0.1～0～2.4 |
工字法兰 | |
| YN-150MG | 1.6 | |||
| YN-100GL | 1.6 |
0～0.1～10 -0.1～0～2.4 |
角形法兰 | |
| YN-150GL | 1.6 | |||
| YN-100RL | 1.6 |
0～0.1～10 -0.1～0～2.4 |
软管连接 | |
| YN-150RL | 1.6 | |||
|
卫生型 隔膜压力表 |
YN-100MC | 1.6 | 0～0.1～1.6 | 卡箍连接 |
| YN-150MC | 1.6 | |||
|
YN-100/150MF/ML/MG/GL/RL/MC隔膜耐震压力表 YN-100/150BMF/ML/MG/GL/RL/MC不锈钢隔膜耐震压力表 |
||||
| 备注：如对仪表隔膜体材质、膜片材料以及法兰尺寸有特殊要求请与公司协商订做 | ||||
四、压力表选型表：
| Y | 压力表 | ||||
|
仪表类型 （可复选） |
E | 膜盒 | |||
| N | 耐震 | ||||
| X | 电接点 | ||||
| 表盘直径 | 60 | 直径ф60mm | |||
| 100 | 直径ф100mm | ||||
| 150 | 直径ф150mm | ||||
| 仪表材质 | 无 | 普通型 | |||
| B | 全不锈钢 | ||||
|
隔离器选择 （隔膜压力表） |
ML | 螺纹式 | |||
| MF | 敞开法兰式 | ||||
| MG | 工字法兰式 | ||||
| GL | 角形法兰式 | ||||
| RL | 软管连接式 | ||||
| MC | 卡盘连接卫生型 | ||||
|
附加选项 （连接器选择） |
YL | 硬管连接器 | |||
| RL | 软管连接器 | ||||
| GL | 角形连接器 | ||||
| SR | 散热器 | ||||
| ZN | 阻尼器 | ||||
