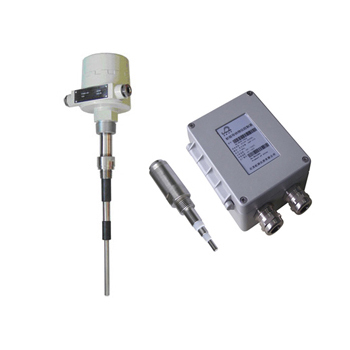

JP-ULSK射频导纳物位开关是我的新一代智能开关量液位（料位）控制器，产品采用“射频检测技术”核心模块，有一体式和分体式，测量范围广。SPDT继电器(多四路)，常开、常闭触点(AC220V2A)。可设定为高-高、高、低、低-低报 警:也设定为区域控制，实现“泵送”、“排液”、“加液”或“泵排”功能。
射频导纳物位开关由于采用“JP-LES200射频检测技术”和现代微机处理技术，解决了传统式物位计温漂大、标定难、怕粘附的难题，广泛适用各行业中液体、颗粒和块状物料仓料位的进料、出料上下限控制。本产品采用的特殊抗冲击、耐磨损探杆护套材料适用于在高温、高压力、强腐蚀、强粘附、强冲击、强磨损、粉尘大的环境下进行测量，有其它类型的物位计无法比拟的性比价。
一、工作原理：
JP-ULSK射频导纳物位开关由传感器和控制仪表组成，传感器可采用棒式、同轴或缆式探极安装于仓顶。传感器中的脉冲卡可以把物位变化转换为脉冲信号送给控制仪表，控制仪表经运算处理后转换为工程量显示出来，从而实现了物位的连续测量。由于采用了“JP-LES200射频导纳检测技术”，提高了可靠性并使安装调试变得非常简便。
二、产品特点：
1.标定简单: 可利用任意二点仓高一次性自动完成标定。
2.适应性强: 采用的特殊抗冲击、耐磨损探杆护套材料可在高温、高压力、强腐蚀、强粘附、强冲击、强磨损、粉尘大的环境下可靠工作。
3.无需维护: 由于传感器结构简单，无可动部件，所以一经投运后就无需维护。
4.应用广泛: 液态、固态、界面混和物、物料均可使用。
5.液晶显示: 采用液晶显示，显示内容丰富。
6.无漂移: 不会因为介质的温度或密度变化产生漂移。
7.可靠寿命: 独特的技术保证了仪表使用寿命长达15年。
三、技术参数：
适用对象: 高温、高压、易燃易爆、有毒、腐蚀等工况下，对液体、浆料、粉末、颗粒、块状物等物料
进行连续物位测量
两相液体界面测量:如油水界面等
输出: 继电器开关量输出
电源: 220VAC/50Hz±10％或24VDC
负载特性: 负载电阻大600Ω
阻尼: 时间常数在0～20秒之间可调，调整步长1秒
启动时间: 启动时间2秒，不需预热
精度: ±0.2％，分辨率达0.002％(对导纳值)
稳定性: 优于0.2FS/年
工作压力: A级:40MPa，B级:25MPa，C级:10MPa，D级:4MPa，E级:1MPa，F级:常压
温度范围: 控制器的环境温度:-30～60℃
传感器电气盒工作温度:-30～70℃
传感器探杆工作温度:-150～240℃
湿度范围: 相对湿度:0～90％
传输距离: 传感器和控制仪表的信号传输大距离可达1000米
结构材料: 探杆:Teflon、刚玉等
连接螺纹:316SST不锈钢、1Cr18Ni9Ti不锈钢等
探头电气盒:低铜铝合金
控制器外壳:镀锌钢板烤漆
探杆种类: 棒式、同轴式、缆式、重型缆式等
流程连接: 3/4NPT、1NPT锥管螺纹;36×2公制螺纹;法兰等
电气连接: M20×1.5螺纹

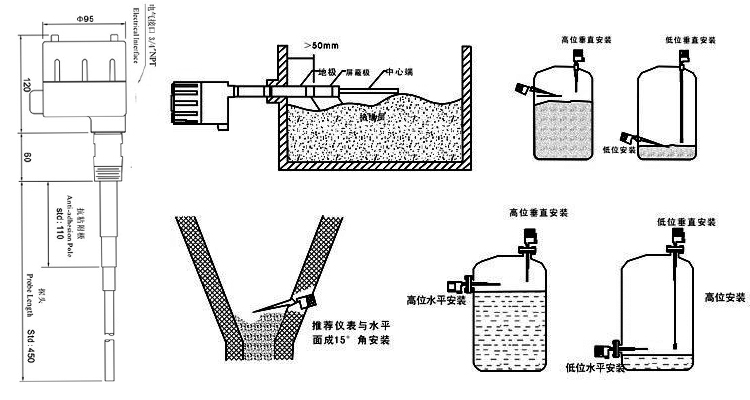

四、射频导纳物位开关外形尺寸图及安装示意图：
五、射频导纳物位开关选型表：
| JP—ULSK | 射频导纳物位开关 | |||||
| 探杆类型 | 200 | 标准杆式 | ||||
| 201 | 柔性缆式 | |||||
| 203 | 平板式 | |||||
| 仪表类型 | Y | 一体式 | ||||
| F | 分体式 | |||||
| 量 程 | 口口 | 0～口口m | ||||
| 温度范围 | T1 | 120℃以下 | ||||
| T2 | 350℃以下 | |||||
| 安装方式 | L | 螺纹安装 | ||||
| D | 法兰安装 | |||||
| 探头加长 | 口口mm | |||||
| 其它要求 | B | 防爆（Ex BT6） | ||||
