热电阻

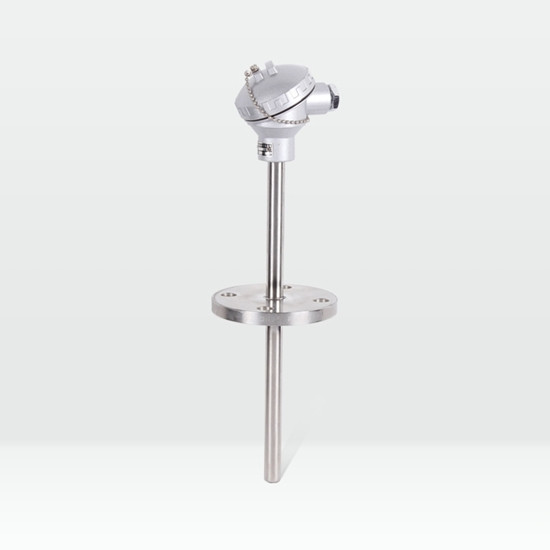

活动法兰式热电阻

产品优势：

合作客户：

一：概述及用途

    工业用装配式热电阻作为测量温度的传感器， 通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种过程中从-200℃到420℃范围内的液体、蒸汽和气体介质以及固体的表面温度。

根据国家规定，的符合IEC国际标准分度号的Pt100铂热电阻和符合标准分度号的Cu50铜热电阻两大类装配式、统一设计型热电阻。。

产品执行标准： IEC751 、IEC1515

               JB/T8622-1997、JB/T8623-1997

二：工作原理

    工业用热电阻分铂热电阻和铜热电阻两大类。

    热电阻是利用物质在温度变化时自身电阻也随着发生变化的特性来测量温度的。热电阻的受热部分（感温元件）式用细金属均匀地双绕在绝缘材料制成的骨架上。当被测介质中有温度梯度存在时，所测得的温度是感温元件所在范围内介质层中的平均温度。

装配式热电阻主要由接线盒、保护管、接线端子、绝缘套管盒感温元件组成基本结构，并配以各种安装固定装置组成。

    WZP型铂电阻的感温元件是一个铂丝绕组，双支铂电阻主要用于需要两套显示、记录或调节仪同时检测同一地点温度的场合。WZC型铜电阻的感温元件是一个铜丝绕组。

铂电阻

    铂是制作热电阻理想材料，其物理化学性能稳定，尤其抗氧化能力很强，电阻率大，工艺加工性好。铂电阻温度计的测温精度是现有工业温度计中高的，是ITS-90国际温标的四种标准仪表之一，用它可以传递13.8033K~961.78℃的标准温度。工业用铂电阻温度计主要有Pt100、Pt10两种分度号，还有Pt1000、Pt800、Pt500用得较少。

铜电阻

    铜也是制作热电阻理想的材料，成本低、容易提纯、具有较高的电阻温度系数、复试性好、容易加工成绝缘的铜丝，铜电阻在-50~150℃范围内的电阻温度特性几乎是线性的。工业用铜电阻温度计现有Cu50、Cu100两种分度号，由于现在铂电阻的成本不断降低，大多数情况下铜电阻已被铂电阻所代替。

三：主要技术指标

热电阻感温元件100℃时的电阻值（R100）和它在0℃时的电阻R0比值：（R100/R0）

 分度号Pt100：A级 R0=100±0.06Ω

              B级 R0=100±0.12Ω

              R100/R0=1.3850

分度号Cu50：R0=50±0.05Ω

             R100/R0=1.428±0.02

热电阻的测温精度

测量精度又称允许偏差或“允差”，指具体某支热电阻的电阻温度特性与该类热电阻的标准分度表的符合程度。与热电阻一样，从理论上讲没有材质、组织结构、加工状态相同的两支热电阻，所以任何一支热电阻都与标准分度表有偏差，任何一支热电阻的两次测试结果也不一致，都只能在一定程
