JP-LWGYM型涡轮流量计是一种流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。

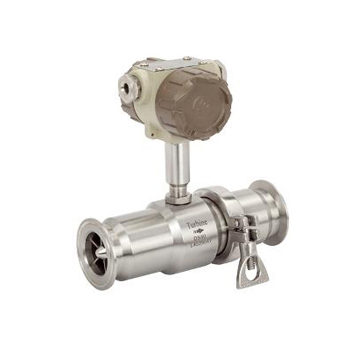

JP-LWGYL卫生型涡轮流量计配备有卫生接头，卡盘式安装，可以应用于制药和食品行业。
JP-LWGY液体涡轮流量计是的一种基于力矩平衡原理，属于速度式的流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。
一、工作原理：
流体流经液体涡轮流量计表体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。
二、产品特点：
1.高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得达到高的精确度，在贸易结算中是优先选用的流量计；
3.输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
4.可获得很高的频率信号（3-4kHz），信号分辨力强；
5.范围度宽，中大口径可达1:20，小口径为1:10；
6.结构紧凑轻巧，安装维护方便，流通能力大；
7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
9.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

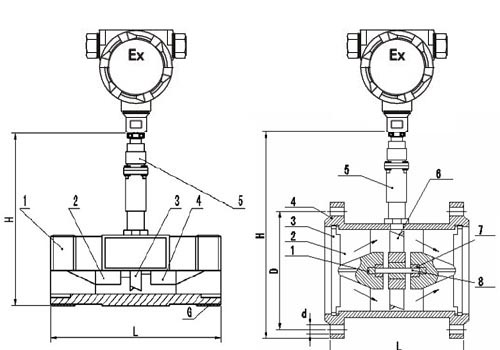

三、液体涡轮流量计外形尺寸图：
|
通径 （DN） |
L （mm） |
H （mm） |
 |
|||||||||
| 4 | 295 | 145 | ||||||||||
| 6 | 330 | 145 | ||||||||||
| 10 | 450 | 165 | ||||||||||
| 15 | 75 | 173 | ||||||||||
| 25 | 100 | 180 | ||||||||||
| 40 | 140 | 178 | ||||||||||
| 50 | 150 | 252 | ||||||||||
| 80 | 200 | 287 | ||||||||||
| 100 | 220 | 322 | ||||||||||
| 150 | 300 | 367 | ||||||||||
| 200 | 360 | 415 | ||||||||||
|
四、液体涡轮流量计流量范围及耐压等级： |
||||||||||||
|
仪表口径 （mm） |
正常流量范围 （m3/h） |
扩展流量范围 （m3/h） |
常规耐受压力 （MPa） |
特制耐压等级（MPa） （法兰连接方式） |
||||||||
| DN4 | 0.04～0.25 | 0.04～0.4 | 6.3 | 12、16、25 | ||||||||
| DN6 | 0.1～0.6 | 0.06～0.6 | 6.3 | 12、16、25 | ||||||||
| DN10 | 0.2～1.2 | 0.15～1.5 | 6.3 | 12、16、25 | ||||||||
| DN15 | 0.6～6 | 0.4～8 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 | ||||||||
| DN20 | 0.8～8 | 0.45～9 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 | ||||||||
| DN25 | 1～10 | 0.5～10 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 | ||||||||
| DN32 | 1.5～15 | 0.8～15 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 | ||||||||
| DN40 | 2～20 | 1～20 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 | ||||||||
| DN50 | 4～40 | 2～40 | 2.5 | 4.0、6.3、12、16、25 | ||||||||
| DN65 | 7～70 | 4～70 | 2.5 | 4.0、6.3、12、16、25 | ||||||||
| DN80 | 10～100 | 5～100 | 2.5 | 4.0、6.3、12、16、25 | ||||||||
| DN100 | 20～200 | 10～200 | 2.5 | 4.0、6.3、12、16、25 | ||||||||
| DN125 | 25～250 | 13～250 | 1.6 | 2.5、4.0、6.3、12、16 | ||||||||
| DN150 | 30～300 | 15～300 | 1.6 | 2.5、4.0、6.3、12、16 | ||||||||
| DN200 | 80～800 | 40～800 | 1.6 | 2.5、4.0、6.3、12、16 | ||||||||
|
五、涡轮流量计选型表： |
||||||||||||
| JP-LWGY | 液体涡轮流量计 | |||||||||||
|
口径 （mm） |
4 | DN4 | ||||||||||
| 10 | DN10 | |||||||||||
| … | … | |||||||||||
| 200 | DN200 | |||||||||||
| 安装方式 | D | 法兰式 | ||||||||||
| L | 螺纹式（DN4～DN80） | |||||||||||
| J | 插入式 | |||||||||||
| W | 卡盘式（卫生型） | |||||||||||
| 表体材质 | 4 | 304不锈钢 | ||||||||||
| 6 | 316不锈钢 | |||||||||||
| 供电方式 | D | 两线制DC24V 4～20mA | ||||||||||
| H | 两线制DC24V 4～20mA+HART协议 | |||||||||||
| C | 锂电池供电 | |||||||||||
| 压力等级 | P1 | 常压～1.6MPa | ||||||||||
| P2 | 2.5MPa | |||||||||||
| P3 | 4.0MPa | |||||||||||
| P4 | chao高压订货时说明 | |||||||||||
| 附加选项 | R | RS485 MODBUS通讯协议 | ||||||||||
| M | 脉冲输出 | |||||||||||
| B | 防爆（ExII CT6） | |||||||||||
