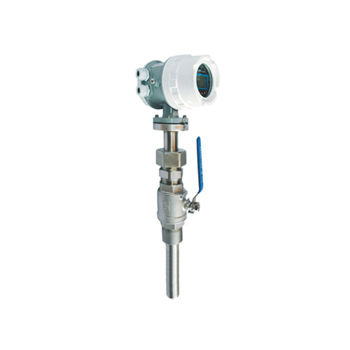

JP-LDEC插入式电磁流量计用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体，特别适用于大口径的管道测量。
JP-LDE电磁流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
一、产品特点：
1、适用于导电率大于5цs/cm导电流体的体积流量测量。
2、测量管内无活动及阻流部件、压力损失小；
3、具有不同材质的衬里和电极有良好的防腐性能；
4、不受介质、密度、粘度、温度、压力和导电率的影响；
5、低频矩形波励磁、不易受干扰性、能稳定可靠；
6、转换器耗能低、安装简单方便、用户不需调试。
二、技术参数：
1.仪表口径：DN300～DN3000
2.精度等级：法兰式：0.5%、1.0%；插入式：2.5%
3.被测介质：一般液体、腐蚀性液体、含杂质的液体（导电）
4.流速范围：0.5～10m/s
5.衬里材质：聚氨脂、氯丁橡胶、聚四氟等；
6.电极材质：不锈钢、哈氏合金、钛、铂铱合金等；
7.连接方式：法兰夹装、法兰连接等；
8.介质温度：0℃～70℃、0℃～130℃（0℃～180℃）；
9.公称压力：1.0Mpa～32 Mpa；
10.防护等级：IP65、IP68；
11.防爆标志：ExibBT4；
12.工作电压：220VAC、24VDC。
13.执行标准：JB/T9248-1999(电磁流量传感器)
14.检定规程：JJG1033-2007(电磁流量计检定规程)
三、衬里的选择：
| 内衬材料名称 | 性能与适用范围 | 符号 | 耐温 |
| 氯丁橡胶 |
1、有好的弹性，高度的扯断力，耐磨性能好； 2、耐一般低浓度酸、碱、盐介质的腐蚀； 3、不耐氧化介质的腐蚀。 4、适合水、污水、弱磨损性的泥浆矿浆。 |
CR | ＜60℃ |
| 聚氨酯橡胶 |
1、耐磨性能强。 2、耐腐蚀性能较差。 3、适合中性强磨损的矿浆、煤浆、泥浆 |
PU | ＜60℃ |
| 聚四氟乙烯 |
1、是化学性能稳定的一种塑料； 2、能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱等剂。 3、不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 |
F4 | ＜120℃ |
| 聚全氟乙丙烯 | 同F4，耐磨性、抗负压能力高于F4。 | F46 | ＜120℃ |
四、电极的选择：
| 电极材料 | 耐腐能力及适用范围 |
| 316不锈钢 | 弱腐蚀性液体，如：生活用水、工业用水、原水、井水、城市污水等 |
| 哈氏合金B |
盐酸（浓度＜10%）非氧化性酸、氢氧化钠（浓度＜50%）, 一切浓度的氢氧化氨碱溶液、磷酸、有机酸 |
| 哈氏合金C | 混酸、铬酸与硫酸的混合物、氧化性盐类（如Fe+++、Cu++++）、海水、磷酸、有机酸 |
| 钛 |
盐（如：氯化物/镁/铝/钙/铵/铁等）、钠盐、钾盐、铵盐、次铝酸盐、海水、 浓度＜50%的氢氧化钾、氢氧化铵、氢氧化钡盐溶液 |
| 钽 |
盐酸（浓度＜40%）、稀硫酸和浓硫酸（不含发烟硫酸） 二氧化氯、氯化铁、次氯酸、氰化钠、乙酸等 硝酸（含发烟硝酸）等氧化酸、温度低于80℃的王水 |
| 铂 | 几乎所有的酸、碱、盐溶液（包括发烟硫酸、发烟硝酸） |
| 碳化钨 | 纸浆、污水等，能抗固体颗粒干扰 |
五、电磁流量计流量范围表：
|
口径 （DN） |
流 量 范 围 （m）3/h |
口径 （DN） |
流 量 范 围 （m）3/h |
口径 （DN） |
流 量 范 围 （m）3/h |
| 15 | 0.4～6.0 | 150 | 40～600 | 700 | 900～12000 |
| 20 | 0.6～12 | 200 | 60～1000 | 800 | 1000～16000 |
| 25 | 1.0～15 | 250 | 100～1600 | 900 | 1200～20000 |
| 32 | 1.0～25 | 300 | 160～2500 | 1000 | 1600～25000 |
| 40 | 2.5～40 | 350 | 200～3000 | 1200 | 2500～30000 |
| 50 | 4～60 | 400 | 250～4000 | 1400 | 3000～50000 |
| 65 | 6～120 | 450 | 300～5000 | 1600 | 4000～60000 |
| 80 | 10～160 | 500 | 400～6000 | 1800 | 5000～80000 |
| 100 | 16～250 | 550 | 500～8000 | 2000 | 6000～100000 |
| 125 | 25～400 | 600 | 6000～10000 | 2200 | 7000～120000 |
六、电磁流量计安装示意图：
| 注意事项 | 图例 | |||||||||||||||||||
|
1.水平直管道的安装 保证流量计的前直管段≥5D，后直管段≥3D |
 |
|||||||||||||||||||
|
2.扩管的安装： 对于小口径大流量，扩管安装，同时保证流量计的前直管 段≥5D，后直管段≥2D |
 |
|||||||||||||||||||
|
3.缩管的安装： 对于大口径小流量，缩管安装，同时保证流量计的前直管 段≥10D，后直管段≥5D |
 |
|||||||||||||||||||
|
4.前后有弯管的安装： 对于流量计前后有弯管的安装，应保证流量计的前直管段≥10D，后直管段≥5D |
 |
|||||||||||||||||||
|
5.阀 应将阀安装在流量计的上游，同时保证流量计的前直管段≥10D，后直管段≥5D |
 |
|||||||||||||||||||
|
6.泵 应将泵安装在流量计的上游，同时保证流量计的前直管段≥15D，后直管段≥5D |
 |
|||||||||||||||||||
|
7.支管进总管 对于流量计前端有两个支管进总管时，应保证流量计的前直管段≥30D，后直管段≥3D |
 |
|||||||||||||||||||
| 七、电磁流量计选型表： | ||||||||||||||||||||
| JP-LDE | 电磁流量计 | |||||||||||||||||||
|
口径 （mm） |
15 | DN15 | ||||||||||||||||||
| 20 | DN20 | |||||||||||||||||||
| … | … | |||||||||||||||||||
| 2600 | DN2600 | |||||||||||||||||||
| 安装方式 | Y | 一体式 | ||||||||||||||||||
| F | 分体式式 | |||||||||||||||||||
| 输出信号 | I | 4～20mA | ||||||||||||||||||
| H | 4～20mA+HART协议 | |||||||||||||||||||
| F | 频率 | |||||||||||||||||||
| R | RS485通讯 | |||||||||||||||||||
| 衬里材质 | N | 氯丁橡胶（65℃以下） | ||||||||||||||||||
| F | 聚四氟乙烯（160℃以下） | |||||||||||||||||||
| P | 聚氟乙烯（70℃） | |||||||||||||||||||
| 电极材质 | 3L | 316L | ||||||||||||||||||
| HB | 哈氏合金B | |||||||||||||||||||
| HC | 哈氏合金C | |||||||||||||||||||
| Ti | 钛 | |||||||||||||||||||
| Ta | 钽 | |||||||||||||||||||
| By | 铂铱合金 | |||||||||||||||||||
| 压力等级 | 1 | PN1.6 | ||||||||||||||||||
| 2 | PN2.5 | |||||||||||||||||||
| 4 | PN4.0 | |||||||||||||||||||
| 6 | PN6.3 | |||||||||||||||||||
| 9 | PN16 | |||||||||||||||||||
| 供电方式 | D | DC 24V | ||||||||||||||||||
| A | AC 220V | |||||||||||||||||||
| 附加选项 | C | 插入式 | ||||||||||||||||||
| B | 防爆（ExII CT6） | |||||||||||||||||||
八、插入式电磁流量计安装注意事项：
1、直管段要求：传感器安装上游直管段不低于5D（D：管径），下游直管段不低于2D；
2、安装方式：
（1）垂直安装，传感器插入管道时应与管道断面的垂直直径夹角小于5°，适用于测量管道振动小的清洁介质。
（2）倾斜安装，其传感器的轴线与被测管道的轴线夹角为45°，适用于大管径且测量介质中含有其它杂质的液体流量测量，该安装方式水阻小，不宜缠挂。
3、插入式电磁流量传感器插入点有两种方法：一是插入到被测管道的中心轴线上，二是插入到管道内壁为管道的0.25D处。
