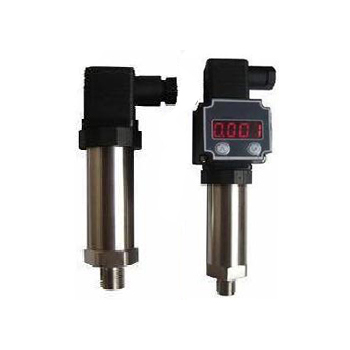

JP-DBS316系列压力变送器是的采用进口扩散硅或陶瓷芯体作为压力检测元件，传感器经高性能电子放大器将压力信号转换成4～20mA或者其它标准信号输出给数显仪、调节仪、记录仪等二次表或DCS系统。可测量液体、气体、蒸气等介质的压力，以及与压力有比例关系的液位、流量等数据。
精巧型压力变送器采用不锈钢棒形外壳，隔离防腐、外形设计精巧，安装十分简便。霍斯曼接头，高韧性，耐磨，使用寿命长，降低更换率．
一、产品特点：
1.采用进口原装陶瓷压阻传感器
2.传感器和放大电路高度集成
3.全体不锈钢封装成一体
4.电路零点和增益无需调整
5.结构紧凑、防水、防尘
二、技术参数：
量程范围：-0.1MPa～60MPa
精度等级： 0.5%F.S
负载能力：电流输出型≤ 500Ω；电压型输出阻抗250Ω
介质温度：-20℃～85℃
环境温度：-20℃～+85℃
供电电压：DC 24V(12V～32V)
非线 性：± 0.2％F.S
迟滞性与可重复性：± 0.1％F.S
长期稳定性：± 0.1％F.S/y
热力零点漂移：± 0.02％F.S/℃
响应时间：≤ 50ms
大工作压力：2倍量程
电气连接：标准霍斯曼接头或者大霍斯曼接头
过程连接：M20×1.5外螺纹或其他
外部零件材料：316不锈钢
壳体材料：316不锈钢
防护等级：IP 54

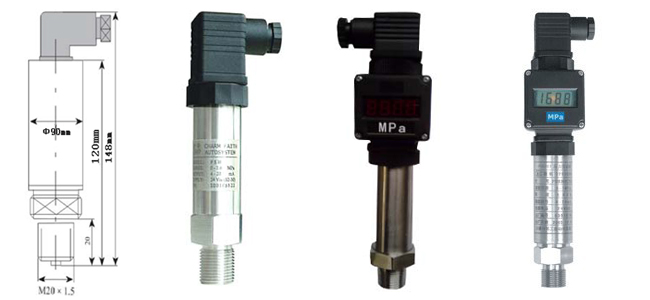

三、外形尺寸图：
四、压力变送器选型表：
| JP-DBS316 | 压力变送器（精巧型） | |||||||
| 量程 | A | 0～5KPa～20KPa | E | 0～0.7MPa～3.5MPa | ||||
| B | 0～20KPa～70KPa | F | 0～2.0MPa～7MPa | |||||
| C | 0～70KPa～350KPa | G | 0～7MPa～35MPa | |||||
| D | 0～200KPa～700KPa | H | 0～20MPa～100MPa | |||||
| 显示方式 | 1 | 无显示 | ||||||
| 2 | 数码管显示 | |||||||
| 3 | 液晶显示 | |||||||
| 安装方式 | M | M20*1.5外螺纹 | ||||||
| P | 齐平膜片（隔膜型） | |||||||
| O | 其它规格（请标注） | |||||||
| 输出信号 | E | 4～20mA两线制（DC 24V） | ||||||
| K | 0～10mA | |||||||
| M | 用户约定 | |||||||
| 附加选项 | Z | 阻尼调整 | ||||||
| Q | 迁移 | |||||||
| A | 绝压测量 | |||||||
| F | 负压测量 | |||||||
| C | 选用陶瓷传感器 | |||||||
| S | 散热器及过程连接件 | |||||||
| Y | 用户约定 | |||||||
